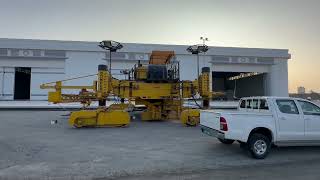

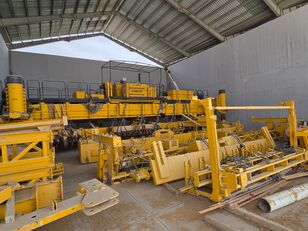

Gomaco GP-4000 betonin levittäjät

Тип машины: slipform paver, бетонoукладчик для магистралей, аэропортов и городских дорог; доступен в двухгусеничной и четырёхгусеничной версиях.

Рабочая ширина укладки: от 12 ft до 50 ft
то есть от 3,66 до 15,24 м за один проход.

Система управления:
электрогидравлическая, G+ control system, с самодиагностикой, поддержкой stringline и возможностью адаптации 3D stringless guidance. Дисплей 6,5 in / 165 мм.

Телескопическая рама:
модульная, выдвижение по левой стороне до 3 ft 6 in (1,07 м).

Шнековая система:
раздельный гидравлический реверсивный шнек диаметром 16 in (406 мм), скорость до 70 rpm.

Трамбующий узел:
раздельная вертикальная гидравлическая трамбующая система, до 120 ходов/мин.

Гидросистема:

2 трёхсекционных насоса: 196 gpm (741,9 л/мин) при 2100 rpm
основной подъёмный насос: 37 gpm (140,1 л/мин)
вспомогательный подъёмный насос: 37 gpm (140,1 л/мин).

Сервисные ёмкости:

топливный бак: 222 gal (840 л)
гидробак: 347 gal (1314 л).

Водяная система:
2 бака по 150 gal (567,8 л), всего 300 gal (1135,6 л), с компрессором 14.5 cfm; опционально система высокого давления до 2000 psi.

Форма (mold):
базовая 5000 series mold на 24 ft (7,32 м), с гидравлическими sideplates; возможны вставки для укладки до 50 ft / 15,25 м.

Вибраторы:

стандартно 16 вибраторов / 16 контуров
опционально расширение до 32 и 48 контуров.
Ходовая часть. Four-track
4 гидравлически приводимые гусеницы
длина гусеницы: 11 ft 3.36 in (3,36 м)
ширина башмака: 19.7 in (500 мм)
редуктор: 396:1
скорость: до 20 fpm (6,1 м/мин) на малой и до 40 fpm (12,2 м/мин) на высокой
давление на грунт: 16.3 psi при массе 115,000 lb (52,164 кг)
гидравлическая регулировка по высоте: 36 in (914 мм) плюс ручная ступенчатая настройка.
Ходовая часть. Two-track
2 гидравлически приводимые гусеницы
длина гусеницы: 14 ft 3.83 in (4,36 м)
опционально гусеницы 16 ft (4,88 м) и 18 ft (5,49 м)
ширина башмака: 19.7 in (500 мм)
редуктор: 396:1
скорость: до 20 / 40 fpm
давление на грунт: 14.5 psi при массе 88,000 lb (39,917 кг).
Габариты и масса
Two-track
рабочая длина: 18 ft 10.5 in (5,75 м)
рабочая ширина: 18 ft 4 in до 56 ft 4 in
то есть 5,59-17,17 м
рабочая высота: 12 ft 9.3 in (3,89 м) плюс толщина плиты
минимальная транспортная ширина: 9 ft 7.8 in (2,94 м)
транспортная масса без формы: 70,000 lb (31,752 кг)
рабочая масса при ширине 24 ft: 88,000 lb (39,917 кг).
Four-track
рабочая длина: 31 ft 11.2 in (9,73 м)
рабочая ширина: 20 ft до 58 ft
то есть 6,1-17,68 м
рабочая высота: 12 ft 9.3 in (3,89 м) плюс толщина плиты
минимальная транспортная ширина: 9 ft 7.8 in (2,94 м)
транспортная масса без формы: 97,000 lb (43,999 кг)
рабочая масса при ширине 24 ft: 115,000 lb (52,164 кг).
Доступные опции и оснащение

GP-4000 мог оснащаться:
IDBI dowel bar inserter, Auto-Float, 3D package for stringless control, hydraulic side bar inserter, frame extensions, hydraulic edge slump control, grade averaging ski, разные типы mold и бар-инсертеров.
